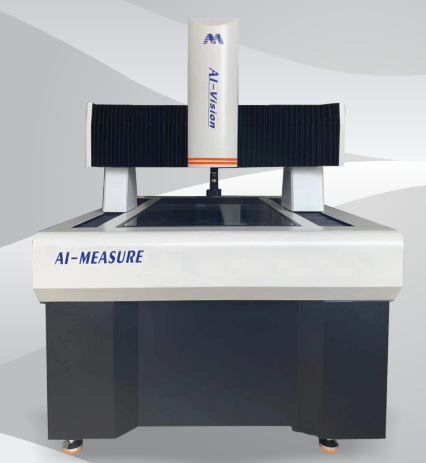

全自動大量程影像測量儀
儀器特點 ※ 整機底座、橋梁均采用天然高精密優質大理石制作,永不變形,精度高,穩定性強; ※全新龍門型結構設計,外觀整潔、直觀、大方; ※采用開放式金屬光柵系統,高精度、高速度、高穩定性; ※采用日本松下伺服控制系統,經久耐用; ※臺灣上銀P級直線導軌;TBI高精密研磨絲桿傳動,運行平穩,速度快; ※采用美國750TVL高清彩色CCD,成像效果非常佳; ※采用STEP-ZOOM定格卡位連續變倍鏡頭,變倍率無需校正,大大提高了工作效率及測量精度,影像放大30X--200X; ※底光和表面光采用可調試LED冷光源,可分區程控; ※可選配日本KEYENCE激光系統和英國RENISHAW探測系統,結合軟件可進行大量程、高精度3D測量; ※全球獨創的Z軸“零段差技術”,保證了不同焦距的平面精度不受影響; ※測量軟件:采用本公司自行研發的功能強大的3D測量軟件,可以方便快捷的對各種工件進行精確量測,為用戶提供了完善的測量解決方案; ※程序自動測量、自動對焦、自動尋邊、自動程控燈光,減少人工干預; 技術參數 機臺型號 | OE-600H | OE-800H | OE-1000H | OE-1200H | OE-1500H | OE-2000H | (X/Y/Z)量測行程(mm) | 500*600*200 | 600*800*200 | 800*1000*200 | 1000*1200*200 | 1200*1500*200 | 1500*2000*200 | 全機尺寸(mm) | 1500×1200×1800 | 1750×1300×1800 | 1950×1450×1800 | 2100×1650×1800 | 2400×1850×1800 | 2950×2100×1800 | 機臺承重量 | 30Kg | 30Kg | 30Kg | 30Kg | 30Kg | 30Kg | CCD | 美國TEO 750TVL高清彩色CCD | 鏡頭 | STEP-ZOOM定格卡位變倍鏡頭(變換倍率無需校正) | 量測系統 | AI-CNC 3D | 光學尺分辨率 | 0.001mm | X/Y量測精度 | (3+L/200)um | Z軸精度 | 5um | 重復性 | 2um | 電源供給 | 220V±10% 50/60Hz | 重量(KG) | 約2000 |
機臺配置 序號 | 名稱 | 規格/品牌 | 單位 | 數量 | 備注 | 1 | 機身、工作臺 | 00級天然大理石底座、工作臺和立柱 | 套 | 1 | | 2 | CCD | 美國750TV高清彩色CCD | 個 | 1 | | 3 | 鏡頭 | STEP-ZOOM定格卡位連續變倍鏡頭 | 個 | 1 | | 4 | 光柵尺 | 英國雷尼紹1um高精度金屬光柵尺 | 套 | 3 | | 5 | 馬達 | 日本松下伺服系統 | 套 | 3 | | 6 | 絲桿 | 臺灣TBI研磨級靜音絲桿 | 個 | 1 | | 7 | 導軌 | 臺灣上銀 H級高精度導軌 | 個 | 1 | | 8 | 限位開關 | 歐姆龍光電開關 | 個 | 6 | | 9 | 軟件(加密鎖) | AI-CNC 3D | 套 | 1 | | 10 | 運動控制器 | UWC3500 | 塊 | 1 | | 11 | 探針系統 | 英國雷尼紹探測系統 | 套 | 1 | 選配 | 12 | 激光系統 | 日本KEYENCE高精度激光 | 套 | 1 | 選配 | 13 | 電腦 | CPU:I3 主板:華碩P8H81/內存4G/硬盤:120G固態/光驅:16XDVD/顯示器;AOC 22寸LCD; | 套 | 1 | |
軟件特點 一、完美支持Win7操作系統
二、最完整的幾何測量功能 2D元素:點、線、圓、圓弧、橢 圓、矩形、鍵槽、圓環、曲線 3D元素:平面、圓柱、圓錐、球、 曲面 |
|
三、強大的構造功能 構造:點、線、圓、圓弧、橢圓、矩形、鍵槽、圓環、曲線、平面、圓柱、圓錐、距離、角度 |
|
四、強大的毛邊、弱邊抓取功能
五、完整的公差評價體系
六、尺寸標注、產品圖片全景標注
七、簡單實用的報表功能 可輸出WORD、EXCEL、TXT、DXF等多種多樣的報告
八、工件全景圖形掃描,GPS導航,快速找到需測量的位置
九、完美的3D測量支持,可同時支持接觸式測頭和激光器 圖形以3維顯示和操作,更為直觀; 支持影像取點測量3D元素; 元素數據以三維顯示;
十、強大的CAD導入和導出功能 可同時導入10萬個元素; 簡化了DXF導入編程的過程; 可以修改CAD默認設置; 可導出IGES檔案 支持Gerber文件導入測量,減輕PCB板測量的編程工作量 可導入曲線進行測量
十一、實用強大的編程功能 1、支持一機編程多機使用; 2、支持元素重新測量,與其相關聯的構造、幾何運算、公差判定會自動更新,簡單省時高效; 3、可對程序的燈光、倍率、高度等進行快速修改; 4、程序陣列、平移、旋轉:對有規律的元素測量,只需測量一個,其余的可通過陣列、平移、旋轉來完成,省時高效; 5、同在一個屏幕下的元素,機器無需運動,一次性自動測完; 6、可自動判斷產品的NG/OK,并用顏色標識測量超差的位置;
十二、逆向工程 強大的掃描功能結合CAD支持功能,使得逆向更為現實,僅需給出一個起點和一個終點,即可自動進行輪廓掃描;
|
