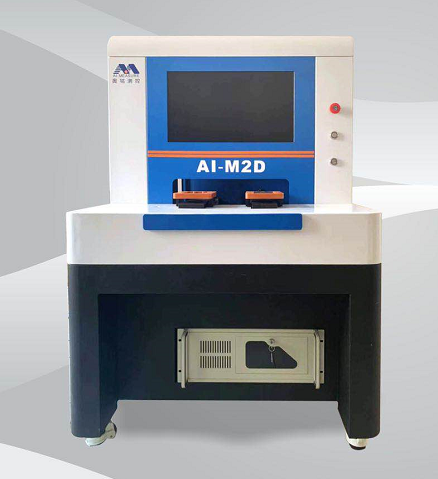

產品用途： 雙工位智能快速檢測儀主要用于手機蓋板、中框、后蓋、保護套等產品的平面尺寸、高度、輪廓等尺寸檢測； 產品特征 ※ 整機底座、橫梁均采用天然大理石制作,永不變形,精度高,穩定性強； ※全新龍門型雙Y軸造型設計，X、Y1、Y2軸運動相互不干涉，運行更平穩，誤差更低，速度更快； ※采用松下全閉環伺服控制系統，配合進口精密級直線導軌模組，研磨級靜音絲桿，運行平穩，速度快； ※底光和表面光采用可調試LED冷光源，可實現對各種復雜表面工件進行精確量測，避免了一般熱光源帶來的熱脹冷縮的弊病，避免工件二次變形,5環8區40相光源能從不同角度照射產品； ※采用高幀率130W高清工業CCD，成像效果非常佳； ※采用高清雙遠心鏡頭，成像效果佳； ※采用貼片式金屬光柵，精度高，重復性好，環境要求低； ※測量軟件：采用本公司自行研發的功能強大的3D測量軟件，可以方便快捷的對各種工件進行精確量測，為用戶提供完善的測量解決方案； ※程序自動測量、自動對焦、自動尋邊、自動程控燈光，減少人工干預； ※雙工位送料測量，減少等待時間； 技術參數： 機臺型號 | OE-M2D | (X/Y/Z)量測行程(mm) | 200*150*100 | 全機尺寸(mm) | 930×930×1400 | CCD | 高幀率130W高清工業數字CCD； | 鏡頭 | 雙遠心工業鏡頭 | 量測系統 | AI-CNC 3D | 光學尺分辨率 | 0.001mm（系統顯示分辨率0.00001mm） | X/Y量測精度 | (3+L/200)um | 重復性 | 3um | 適合環境 | 溫度20-25攝氏度，濕度50%-60% | 電源供給 | 110V-220V±10% 50/60Hz |
機臺配置： 序號 | 名稱 | 規格/品牌 | 單位 | 數量 | 備注 | 1 | 機身、工作臺 | 00級天然濟南青大理石底座和橫梁 | 套 | 1 | | 2 | CCD | 130萬高清黑白工業CCD | 個 | 1 | | 3 | 鏡頭 | 雙遠心高清工業鏡頭 | 個 | 1 | | 4 | 光柵尺 | 高精度1um金屬光柵 | 條 | 3 | | 5 | 馬達 | 日本松下伺服系統及驅動器 | 套 | 3 | | 6 | 導軌 | 上銀直線模組 | 套 | 3 | | 7 | 軟件（加密鎖） | AIM-CNC 3D | 套 | 1 | | 8 | 運動控制器 | 定制 | 塊 | 1 | | 9 | 激光系統 | 日本KEYENCE高精度激光 | 套 | 1 | 選配 | 10 | 校正塊 | 定制 | 塊 | 1 | |
|
