一． DY－2型包裝沖擊試驗機
DY-2型包裝沖擊試驗機是一種包材動態壓縮試驗機，DY-2型在原型產品基礎上采用了創新的內增壓制動滑臺并增加了產品脆值測試功能。具有自主知識產權。改型前的產品裝備應用于陜西科技大學等單位，改型后的產品裝備應用于溫州大學、武漢理工大學、北京林業大學、天津科技大學、河南科技大學等單位。
1. DY－2型包裝沖擊試驗機配置
（1） 沖擊試驗機的臺體
（2） 砝碼一套
（3） 空壓機或氮氣鋼瓶
（4） PCI或USB總線12位數據采集卡（PCI2000）
（5） 電荷放大器 YE5852A型
（6） 壓電加速度傳感器 CA－YD－103
（7） 試驗機控制箱
（8） 緩沖材料沖擊試驗數據采集與處理軟件
產品沖擊脆值試驗數據采集與處理軟件
2. DY－2型包裝沖擊試驗機主要參數指標
（1） 最大沖擊跌落高度：1200mm
（2） 跌落質量：2－50kg
（3） 試樣最大尺寸：200mm×200mm
（4） 防止二次跌落的制動裝置：氣源壓力≤0.7MPa
（5） 試驗波形記錄、回放功能，試驗導向功能。
（6） 根據試驗記錄自動擬合出最大加速度－靜應力曲線及緩沖系數曲線。
3. DY－2沖擊試驗機的主要用途
（1）用于包裝緩沖材料動態壓縮試驗。
本試驗機適用于塊狀、片狀或者裝入壓縮箱內的絲狀、粒狀及成型件等包裝用緩沖材料作動態壓縮試驗。按GB8167-87的實驗方法，可得到沖擊加速度-時間(G-t)曲線，并通過一組實驗得到試樣在給定跌落高度下的最大加速度-靜應力(Gm-σst)曲線及緩沖系數曲線。
（2）用于產品脆值試驗。
本試驗機可用于小型產品（<10Kg）的脆值試驗。按GB8171-87的實驗方法，用改變緩沖墊厚度或改變跌落高度的方法，逐次進行沖擊試驗，并測量各次沖擊的最大加速度值Gm和速度變化△V。直至產品損壞，得到產品的脆值。
上述試驗過程是在試驗軟件導向下進行的，軟件對試驗數據自動處理并完成所需曲線的擬合。

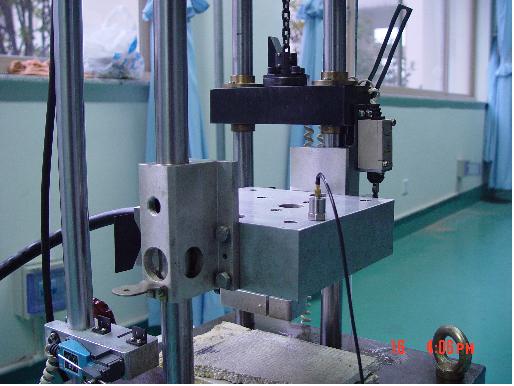

圖1 DY－2沖擊試驗機 圖2 帶有內置氣-液增壓制動裝置的沖擊滑臺
圖3 軟件主界面
二． DY-3沖擊試驗機新增功能簡介
DY-3型沖擊試驗機新增了沖擊初速度、速度變化、沖擊譜等測量分析功能。重新設計的軟件進一步增強了數據分析、處理功能。
1． 全新的試驗界面，試驗導向功能更突出人性化。
2． 硬件觸發數據采集。沖擊臺面跌落末速度測量。軟件解析緩沖試驗材料動態壓縮過程中的位移－時間曲線、最大變形量及沖擊譜。
3． 可根據用戶要求提升到16位采集卡。
4． 更多沖擊測量實用功能：
（１）沖擊數據采集長度連續可調。
（２）數據采集濾波系數連續可調。
（３）二次濾波功能，上限截止頻率連續可調。
（４）波形截取，原始數據恢復。
（５）動態壓縮位移曲線的初速度修正。
（６）選定諧振子固有頻率的沖擊譜分析。
（７）可選擇多項式階數及實驗數據平均方式的曲線擬合過程，可根據需要選擇顯示或不顯示試驗數據點。
圖9 數據分析界面（加速度、速度變化、沖擊頻率譜及材料動壓變形曲線） |
|
