智能密封圈檢測設備 （intelligent Optical Inspection）for Sealing
該系統專為橡膠及塑料密封零件業設計并可依客戶量身定做密封圈檢測設備，100%的產品全檢讓密封零件生產企業可以加強產品質量控制和產能管理。采用我們的視覺檢測方式讓您獲得既快速又可靠的檢驗結果，也因此讓您成為客戶最有力與最具專業權威的合作伙伴。
設備特征(Features)：
★ 100%尺寸在線全檢，無論產品是圓形、橢圓形、方形或其它異形密封圈

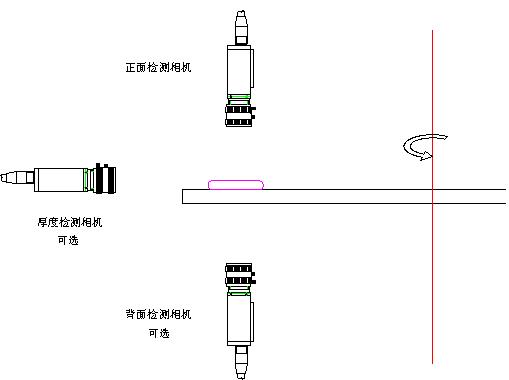

★ 可單面、雙面檢測，并可檢測厚度
★ 檢測產品不受尺寸、形狀、顏色和方向限制
★ 可同時檢測表面及邊緣缺陷包含贓污、裂痕、毛邊與完全壞損等
★ 遠心定倍鏡頭，更換產品無需重復標定，可同時適應最大直徑或長寬10mm～45mm或10mm～60mm,厚度20mm范圍內所有尺寸的產品
★ 測量精確度：+/- 20 μm
★ 方便的人機界面進行硬件的參數調節和設置
★ PC程序可以對不同型號產品參數方便編輯、保存和調用
★ 靈活的SPC功能，方便對質量控制和工藝調整
設備描述(Outlines)
以往橡膠密封零件都是采用人工檢驗方法，使用離線式二次元或尺寸量規和環規儀等測量工具，存在效率低下、受力變形引起誤差大、易受人工影響等缺點。現有的視覺龍科技的開發的密封零件檢測設備（iOI（intelligent Optical Inspection）for Sealing），采用非接觸的視覺測量及檢測方式可以快速、準確的輸出尺寸、表面缺陷及毛邊等不良，高效率的取代傳統的檢驗工具,用來檢驗及分揀橡膠密封品。
此設備用于生產線制程的任何階段，比如說能用來精確認定完成品的尺寸符合標準，也能用于產品問題和到貨驗收時的隨機抽樣檢驗作業。當密封圈觸發相機取圖，通過軟件分析不但能獲得精確的測量結果，而且可以確保很高的重復性。被測零件用不著旋轉各個角度檢測，透過視覺軟件即可輕松的設置檢測參數，或進行存檔或讀取。下次要進行新的檢驗作業時，只要打開之前儲存的參數檔即可，完全不用其它復雜程序。對于同類型零件的所有檢驗作業，皆可采用相同的參數檔來進行。
設備主體是一臺以PC控制的視覺系統和PLC控制的送料系統組成，視覺系統由高分辨率相機、電動變焦鏡頭和組合LED照明組成；送料單元主要由震動盤、傳送帶、導向桿、玻璃轉盤和剔除氣缸等組成。
|
