①.1UTK-WDW微機控制套件、SmartTest®試驗操作及數據處理軟件（圖1）
②.位移編碼器（圖2）
③.中國鋼鐵研究院YYU電子引伸計（圖3）
④.交流伺服電機（圖4）
一、功能特點：
1.自動控制：高性能的調速系統使試驗機實現開/閉環、自動控制；
2.軟件系統：采用Windows2000/NT/XP中文平臺下的人機對話，操作簡單，數據準確；
3.自動存儲：通過計算機，自動求取最大試驗力、斷裂力、屈服點、抗拉強度、彎曲撓度、彈性模量、伸長率等參數，并對試驗結果自動存儲；
4.曲線對比：可繪制材料試驗的力-伸長、應力-應變或時間、伸長-時間等各種特性曲線，并可對任一段進行局部放大、分析；多個試樣特性曲線可不同顏色迭加，對比；
5.安全保護：試樣拉斷、過載、過電流試驗機自動保護停機；
6.多種功能：可對金屬、非金屬以及構件等進行常溫或高低溫環境下的拉伸、壓縮、彎曲、剪切、撕裂、剝離等多種試驗，并可按用戶要求格式編制和打印試驗報告。
7.執行標準：GB/T228-87、GB/T228-2002、GB/T7314-87等
二、技術指標：
1.最大試驗力： 500N
2.測力范圍： 0.4—100%(試驗力測量全程不分檔)
3.精度等級： 1級
4.試驗速度： 0—300mm/min,無級調速
5.測力分辨率： 0.01%
6.速度精度： ±0.5%
7.負荷測量精度： ±0.5%
8.位移測量精度： ±0.5%
9.變形測量精度： ±0.5%
10有效空間： 拉伸1000mm壓縮900mm寬度380mm
11.主機尺寸： 750×510×1700mm
12.電源： 220V、50Hz、0.5KW
13.重量： 220KG
三、基本配置清單：

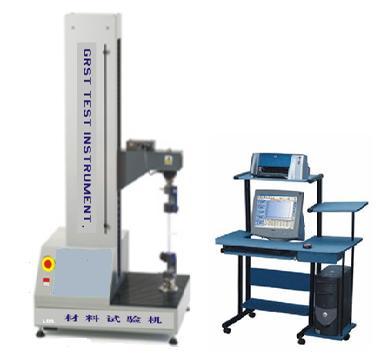

1.門式框架結構試驗機主機一臺
無間隙低噪音高精密滾珠絲杠副
2.調速系統一套
3.測力傳感器一套，用戶根據量程選擇
4.光電編碼器一套
5.軟件系統(Windows中文平臺)一套
6.PC控制系統：一套；主要組件：聯想品牌計算機(512M、硬盤80G、17寸彩顯)； HP彩色噴墨A4打印機；
7.試驗機隨機附件：拉伸夾具：一付；
8.隨機工具: 一套；
9.說明書、合格證書、裝箱單各一份。
四、可選配的其他附件：
①螺紋試樣拉伸附具 ②編制帶拉伸附具
③繩類拉伸附具 ④線材拉伸附具
⑤硬質鋼絲拉伸附具 ⑥橡膠拉伸附具
⑦剝離試驗附具 ⑧剪切試驗附具
⑨人造板試驗附具 ⑩其他拉伸附具、
⒒試驗機用高溫爐、試驗用高低溫環境箱、
⒓大變形引伸計
五、售后服務承諾：
1、現場培訓內容：機械原理；試驗機各部分組件功能介紹；相關試驗的國標要求；按使用說明書操作；常見現象處理及注意事項介紹。
2、服務承諾：產品實行三包，三包期一年，終生維護；三包期外僅收工本費；對用戶的詢問4-8小時有答復，需派人員到現場的48-96小時到達。 |
