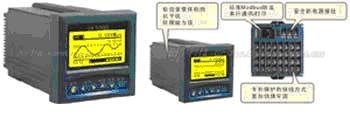

VX1000系列儀表是我公司推出的新一代高性能集成控制器,它集液晶顯示、回路控制、程序控制、流量累積、溫壓補償、高級算法以及無紙記錄于一體,適用于各種場合的應用,大大減少了現場儀表的數量及安裝費用。
▲ 使用簡單——全中文組態圖形界面,用戶能快速查看組態信息、控制回路和記錄信息;
▲ 可操作性強——實時數據分析,操作人員在過程變化時能快速反應;
▲ 創新的顯示——數顯、棒圖、曲線、調節畫面等顯示方式綜合在一起,適用面很廣;
▲ 方便的數據存儲——所有數據、參數記錄在儀表的存儲器中,能方便地打印或傳輸到計算機中;
▲ 精工設計——VX1000系列儀表選用國際名廠元器件,精致的貼片布局,嶄新的軟件設計,提供完美可靠的品質;
▲ 整體機殼——整體鋁合金拉伸成型,防腐處理,抗惡劣環境影響;
日常維護工作量非常小,運行費用低;
▲ 采用128×64點陣,高亮度寬溫(-20~70℃)液晶屏,LED背光,畫面清晰;
▲ 采用高速、高性能微處理器,可以同時實現三路信號的檢測、記錄、顯示和報警,一路PID調節控制或兩路變送輸出(VX1000C型),可以實現復雜控制;
▲ 采用大容量FLASH閃存存貯歷史數據,掉電永不丟失數據;根據記錄間隔的不同,可存儲36個小時至360天的數據;
▲ 全隔離萬能輸入,可同時輸入多種信號,無需更換模塊,通過儀表組態即可:
(1)標準Ⅱ型、Ⅲ型信號:0~10mA,0~5V,1~5V,4~20mA;
(2)熱電偶:B、E、J、K、S、T等;
(3)熱電阻:Pt100、Cu50等;
(4)毫伏信號:0~20mV,0~100mV;
(5)電阻信號:0~350Ω;
(6)頻率:0~10KHz;
(7)還可根據用戶要求定制各種特殊輸入信號;
▲ 工程量顯示數值范圍寬,可顯示5位數值:-9999~19999;累積值可達99999999;
▲ 顯示精度高:數字、曲線及棒圖顯示基本誤差為±0.2%FS;
▲ 全中文菜單組態,簡單、直觀,使用方便;
▲ 運算功能強大,對水、油、液體、一般氣體、蒸汽等流量參數進行累積、溫壓補償;
▲ 報警功能,可以指示每通道的下限、上限報警狀態,四路可組態觸點輸出;
▲ 儀表時鐘和定時抄表功能方便了企業計量管理;
▲ 具有數據備份功能,通過RS232通訊接口與便攜計算機,掌上電腦(PDA)連接,直接讀取儀表歷史數據,再傳給管理計算機,通過數據管理軟件,對所取數據進行分析,計算,存檔,打印處理;
▲可以外接微型打印機,滿足用戶現場打印的需要;
▲標準串行通訊接口:RS485和RS232C;
▲采用標準開放的Modbus RTU通訊協議,除本公司的上位機管理軟件外,本儀表還支持iFIX、組態王、MCGS等流
▲行專業組態軟件;
▲采用新型開關電源,能在交流電源85VAC~265VAC范圍內正常工作;
▲提供變送器+24VDC供電電源,簡化了系統接線,節約成本;
▲儀表結構穩固,用戶維護檢修方便。
▲ VX1000成員
VX1000R 萬能輸入無紙記錄儀(1~3路萬能輸入,1~4路觸點報警輸出,具備通訊、打印、傳感器配電功能,供電方式交流220V或直流24V可選,外型96×96×170mm)。
VX1000C 調節變送無紙記錄儀(3路萬能輸入,2路4~20mA變送輸出或1路PID調節輸出,1~4路觸點報警輸出,具備通訊、傳感器配電功能,供電方式交流220V或直流24V可選,外型96×96×170mm)。
VX1000F 補償型流量積算無紙記錄儀(溫度、壓力補償型流量積算,有蒸汽、一般氣體等多種補償算法,1~4路觸點報警輸出,可選2路4~20mA變送輸出,具備通訊、打印、傳感器配電功能,供電方式交流220V或直流24V可選,
外型尺寸:96×96×170mm。
開孔尺寸(W×H):mm 92+1×92+1

|
