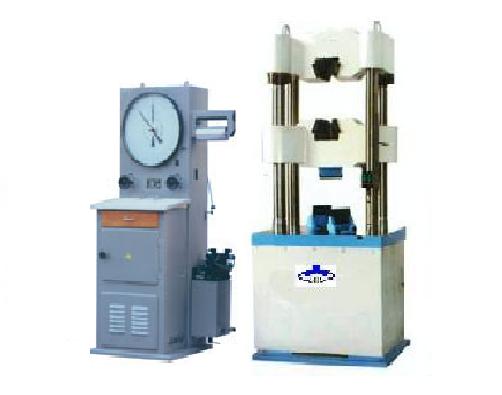

| 一、產品用途：
表盤式液壓萬能試驗機主要用于按照GB/T228-2002《金屬拉伸試驗法》的
要求對金屬材料進行拉伸、壓縮、彎曲及剪切試驗，亦可做非金屬材料，如
塑 料、水泥、混凝土等壓縮及彎曲試驗。
二、結構及特點：
1、該機采用油缸下置式結構，液壓加荷，液壓自動夾持試樣，操作方便。
2、為保證試驗讀數的準確可靠，避免試樣斷裂時所產生的強烈震動不致
影響測力計試驗力計數，試驗機主機、測力計兩部分各自獨立，中間
通過高壓油管和導線有機地連接起來。
3、試驗力指示度盤采用封閉式結構，刻度清晰。
4、自動描繪器裝于測力計外殼的右上方，可隨試驗的需要將應變形放大
2倍或4倍。
5、該機有加荷速度指示器，能實現試驗要求的加荷速度。
技術參數：
|
型號
規格 |
WE-100B |
WE-300B |
WE-600B |
WE-1000B |
|
最大試驗力(KN) |
100 |
300 |
600 |
1000 |
|
試驗力分檔及最小刻度值 |
0-20KN 0.04KN/格
0-20KN 0.04KN/格
0-20KN 0.04KN/格 |
0-20KN 0.04KN/格
0-20KN 0.04KN/格
0-20KN 0.04KN/格 |
0-20KN 0.04KN/格
0-20KN 0.04KN/格
0-20KN 0.04KN/格 |
0-20KN 0.04KN/格
0-20KN 0.04KN/格
0-20KN 0.04KN/格 |
|
試驗力準確度 |
|
|
描繪裝置變形放大比 |
2：1或4：1 |
|
拉伸鉗口最大間距 |
530 |
600 |
650 |
700 |
|
圓試樣夾持直徑 |
∮6-∮22 |
∮10-∮30 |
∮13-∮40 |
∮15-∮55 |
|
扁試樣夾持厚度 |
0-15 |
0-15 |
0-30 |
0-40 |
|
扁試樣最大夾持寬度 |
60 |
70 |
70 |
80 |
|
壓縮面間最大距離 |
355 |
700 |
800 |
850 |
|
上下壓盤尺寸 |
∮110 |
∮130 |
∮205 |
230*230 |
|
彎曲試驗支滾間距 |
400 |
350 |
680 |
700 |
|
剪切試樣直徑 |
∮10 |
|
活塞最大行程 |
200 |
250 |
250 |
250 |
|
工作環境 |
室溫～35ºC，相對濕度不超過80% |
|
整機形式 |
油缸下置式 | |
