一、 特點:
1、 將人眼瞄準，采集元素的個別點坐標，改為CCD攝像機自動采集元素圖像，采集信息量增大，減少人工干預，操作效率提高。
2、 軟件數據處理結果除以數據表示外,增加了圖形信息窗，處理的點、線、圖、弧等元素展現在屏幕上，形象直觀，條理清晰，避免出錯，并且可以輸出到AUTOCAD形成工程圖。
3、 引進先進的英國RENISHAW鋼帶反射光柵系統代替原有的玻璃光柵系統，該系統信號優良，安裝間隙大，外形小巧，發熱量小，安裝調試簡單，抗污染，抗腐蝕能力強，耐震性好等眾多優點，大大提高了系統的可靠性，是當今國際最先進的光柵系統之一。
4、 除X、Y坐標數字顯示外，將測高坐標和分度頭角度坐標也改成數顯，實現了四坐標全數顯化，這一改進對凸輪軸測量十分有益。
5、 用半導體激光器作為指向器，紅色光點打在工件表面，用于快速確定測量部位，避免了因CCD視場面積小帶來的找象困難，解決了目前圖像系統的通病。
6、 以CCD圖像采集為主，但仍保留目鏡光學系統作為輔助觀察口，使用更加方便。
7、 將顯微鏡及附件的照明由普通白熾燈改為高亮度發光二極管，提高了光源的壽命，降低了發熱。
8、 帶有承接儀器主機的專用儀器臺。
二、 用途

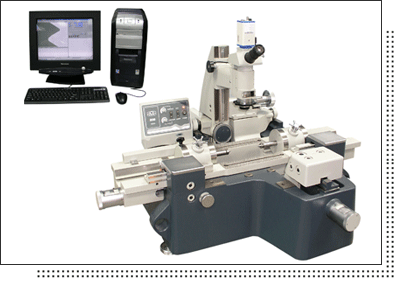

圖像處理工具顯微鏡是機械、電子制造業，計量測試所廣泛使用的一種多用途計量?jī)x器。可以用來測量量程內的任何零件的尺寸、形狀、角度和位置。
其典型測量對象有：
1、 測量各種成型零件如樣板、樣板車刀，樣板銑刀，沖模和凸輪的形狀。
2、 測量外螺紋（螺紋塞規，絲杠和蝸桿等）的中徑、大徑、小徑、螺距、牙型半角。
3、 測量齒輪滾刀的導程、齒形和牙型角。
4、 測量電路板，鉆模或孔板上孔的位置度，鍵槽的對稱度等形位誤差。
儀器帶有CCD圖象采樣系統，通過軟件進行圖像及數據處理，可使您得心應手地完成各種復雜測量工作。 |
