簡 介

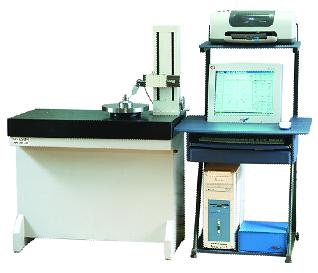

本儀器采用半徑法測量圓度,工件旋轉式。是面向電機整流子(換向器)行業的專用圓度儀。旋轉軸系采用高精度氣浮主軸,作為測量基準;電器部分由高級計算機及德國海德漢精密圓光柵傳感器、精密電感位移傳感器組成,德國海德漢精密圓光柵傳感器、精密電感位移傳感器計量角度、徑向位移量,保證測量工件的角位移、徑向值的精確度;測量軟件采用基于中文版Windows操作系統平臺的DTP系統測量軟件,完成數據采集、處理及測量數據管理等工作;且有整流子專用軟件,方便測量、處理整流子的各測量參數。并配備有精密卡具以保證測量精度。

整流子專用測量軟件有強大的數據處理功能及消偏心能力。數據處理方面,可處理電機換向器(整流子)的圓度、跳動量、單片跳動、鄰片間跳動等參數;消偏心方面,可消除達100чm 的偏心量!與精密夾具相結合,實現即放即測而無須調整!大大提高了測量效率并保證測量的精確度。
適用范圍
本系列儀器廣泛應用于機械加工、電機.、電動工具、汽配、摩配、精密五金、精密工具、刀具、模具、光學元件等行業。適用于科研院所、大專院校、計量機構和企業計量室、車間。可測電機軸、曲軸、圓柱銷、活塞銷、活塞、閥門、齒輪、油泵油嘴、氣門、液壓件、氣動件、紡機配件、軸承、鋼球、滾針、滾子等。
主要功能
可測整流子可測電機換向器(整流子)的圓度、跳動量、單片跳動、鄰片間跳動等參數;測帶缺口環形工件或部分圓弧的圓度、跳動量等;亦可測環形工件的圓度、同軸度、同心度、表面波紋度(Wc、Wp、Wv、Wt、Wa、Wq)、斜率、波高分析、譜分析、平行度、平面度、垂直度及軸彎曲度。
主要參數
主軸精度: ±0.0125чm
系統精度: ≤0.03чm
數據采集: 進口圓光柵
量程范圍:±250чm(半徑差)
傳感器分辨率:0.001~0.1чm(各量程檔不同)
測量范圍:最大直徑:ф140mm(亦可訂做ф260mm
ф400mm)
最小內徑:ф3mm
轉 速:5轉/分
電 源:AC 220V±10% 50Hz
氣源壓力:≥0.45Mpa |
